房体内径

6900×4500×2800mm（L×W×H）

地台系统

整体式防锈排风地台,350 mm;由高强度全地格栅组成行走平台，30*5扁铁和φ8麻花钢制作格栅，格栅镀锌处理。支架采用80*40型钢制作(多加三道加强竖支架)，支架脚上带调节螺旋，可灵活调节支撑脚高度。整体结构轻型、新颖、造型美观；强度、刚度、稳定性、抗冲击性能好。轮压负荷＞800KG。

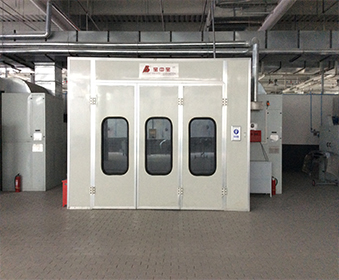

正面门

折叠门，四扇，大玻璃门。

工作门

1套，700×2000mm（W×H），配套压力锁和专业开模制作的铝合金包边钢化玻璃观察窗，配套液压闭门器。

房体系统

采用厚50mm,里外δ=0.426mm彩钢板，插口型,宽1150 mm,内填物:岩棉, 颜色: 灰白。

照明系统

顶上配置LED照明，数量：8组×4支=40支18W，配照明专用玻璃。

腰部配置LED照明，数量：8组×4支=32支18W，配照明专用玻璃。

机柜装置

地台排风，方管框架。送排风柜蒙板采用双层喷涂蒙板，中间填岩棉隔音保温材料；风机底部加垫橡胶皮，抵消部分震动产生的噪音。

送排风

系  统

1、送风机采用1台离心式大叶轮风机，单台型号和技术参数如下，型号：DDF-800，功率：11kw，总风量：30000m3/h。普通电机直驱（电机采用国产优质品牌）。

2、排风机采用1台离心式大叶轮风机，单台型号和技术参数如下，型号：DDF-800，功率：11kw，总风量：30000m3/h。普通电机直驱（电机采用国产优质品牌）。

水性系统

顶部配2台YDW-4.0S1-1.5KW送风机，用于水性油漆喷涂；

加热系统

采用，量子加热，左右各4组，3KW/组，顶上5组，2KW/组；

过滤系统

1、初级过滤；

2、亚高效G600顶棉过滤,全深度立体粘胶；

3、玻璃丝绵过滤，活性碳过滤。

顶板

采用厚50mm,里外δ=0.426mm彩钢板，插口型,宽1150 mm,内填物:岩棉, 颜色: 灰白。

排风管

参  数

排风管由优质0.8镀锌钢板，专业设备制成的模具法兰组成。口径：800*800mm；格外增加 ：有组织排放回收装置。

电控系统

采用微电脑控制电控箱，主要元器件用施耐德品牌产品，设有照明开关，喷漆开关，烤漆开关，紧急停止开关，累计时，故障报警等。7字型电控箱。

总功率

约60KW电压要求：380V，3相，50HZ
